¡Hola! Como proveedor de intercambiadores de calor de placas, últimamente he recibido muchas preguntas sobre los parámetros de diseño de estos ingeniosos dispositivos. Así que pensé en profundizar en ello y compartir todo lo que necesitas saber.

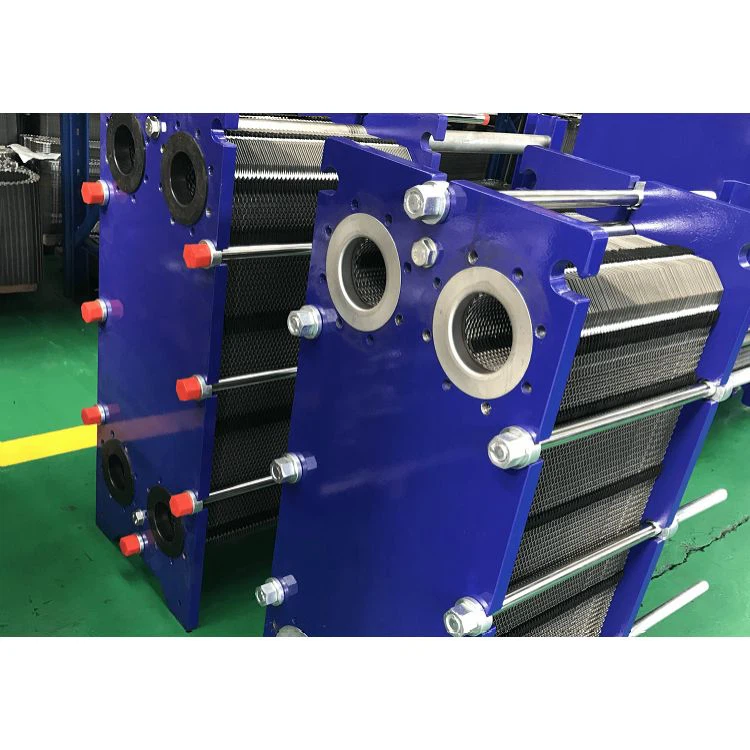

En primer lugar, hablemos de qué es un intercambiador de calor de placas. Es un dispositivo compacto que se utiliza para transferir calor entre dos fluidos. A diferencia de otros intercambiadores de calor, consta de una serie de placas delgadas corrugadas apiladas entre sí. Este diseño proporciona una gran superficie para la transferencia de calor en un espacio relativamente pequeño. Puedes aprender más sobreIntercambiador de calor de placasen nuestro sitio web.
Tasa de flujo
Uno de los parámetros de diseño más cruciales es el caudal de los fluidos. El caudal determina cuánto fluido pasa a través del intercambiador de calor por unidad de tiempo. Si el caudal es demasiado bajo, es posible que la transferencia de calor no sea eficiente porque los fluidos no estarán en contacto con la superficie de transferencia de calor durante el tiempo suficiente. Por otro lado, si el caudal es demasiado alto, puede provocar una caída excesiva de presión, lo que significa que necesitarás más energía para bombear los fluidos a través del intercambiador.
Al diseñar un intercambiador de calor de placas, debemos considerar los caudales de los fluidos fríos y calientes. Por lo general, nuestro objetivo es lograr un flujo equilibrado para garantizar una transferencia de calor óptima. Esto podría implicar ajustar el número de canales o la configuración de la placa para que coincida con los caudales requeridos.
Diferencia de temperatura
La diferencia de temperatura entre los fluidos fríos y calientes es otro factor clave. Cuanto mayor sea la diferencia de temperatura, más calor se podrá transferir. Utilizamos la diferencia de temperatura media logarítmica (LMTD) para calcular la diferencia de temperatura efectiva en un intercambiador de calor. Tiene en cuenta las temperaturas de entrada y salida de ambos fluidos.
Por ejemplo, si tiene un fluido caliente que entra a 80 °C y sale a 60 °C, y un fluido frío que entra a 20 °C y sale a 40 °C, podemos calcular el LMTD para determinar con qué eficiencia se transferirá el calor. Un LMTD más grande generalmente significa un proceso de transferencia de calor más eficiente.
Material de la placa
La elección del material de la placa también es importante. Debe ser resistente a la corrosión, tener buena conductividad térmica y poder soportar las condiciones de presión y temperatura de los fluidos. Los materiales comunes incluyen acero inoxidable, titanio y aleaciones de níquel.
El acero inoxidable es una opción popular porque es relativamente económico, tiene buena resistencia a la corrosión y una conductividad térmica decente. El titanio es más caro pero ofrece una excelente resistencia a la corrosión, especialmente en entornos hostiles como las aplicaciones de agua de mar. Las aleaciones de níquel se utilizan cuando se trata de condiciones de alta temperatura y alta presión.
Configuración de la placa
La forma en que están configuradas las placas puede afectar significativamente el rendimiento del intercambiador de calor. Existen diferentes tipos de patrones de placas, como los patrones de chevron. El ángulo del patrón de chevron se puede ajustar para controlar la distribución del flujo y la turbulencia de los fluidos.
Un ángulo de chevron más alto puede crear más turbulencia, lo que mejora la transferencia de calor pero también aumenta la caída de presión. Un ángulo de chevron más bajo produce menos turbulencia y una menor caída de presión, pero la eficiencia de transferencia de calor podría reducirse. A menudo necesitamos encontrar un equilibrio en función de los requisitos específicos de la aplicación.
Caída de presión
La caída de presión es la disminución de la presión a medida que los fluidos fluyen a través del intercambiador de calor. Es una consideración importante porque afecta el consumo de energía del sistema de bombeo. Si la caída de presión es demasiado alta, necesitará bombas más potentes, lo que significa mayores costos operativos.
Diseñamos el intercambiador de calor de placas para minimizar la caída de presión y al mismo tiempo lograr el rendimiento de transferencia de calor deseado. Esto puede implicar la optimización de la geometría de la placa, el número de canales y la ruta del flujo.
Coeficiente de transferencia de calor
El coeficiente de transferencia de calor es una medida de qué tan bien se puede transferir el calor entre los fluidos y las placas. Depende de factores como las propiedades del fluido (como la viscosidad y la conductividad térmica), el caudal y las características de la superficie de la placa.
Un coeficiente de transferencia de calor más alto significa una transferencia de calor más eficiente. Podemos aumentar el coeficiente de transferencia de calor utilizando placas con superficie rugosa o creando más turbulencias en el flujo del fluido.
Número de platos
El número de placas en el intercambiador de calor está determinado por los requisitos de transferencia de calor. Más placas proporcionan una mayor superficie para la transferencia de calor, pero también aumentan la caída de presión y el costo del intercambiador de calor.
Calculamos el número de placas en función de la tasa de transferencia de calor, los caudales, la diferencia de temperatura y el coeficiente de transferencia de calor. Se trata de encontrar el equilibrio adecuado para satisfacer las necesidades del cliente sin diseñar demasiado el sistema.
Material de sellado
En un intercambiador de calor de placas, se utilizan juntas para sellar las placas y evitar fugas de fluidos. La elección del material de sellado es crucial. Debe ser compatible con los fluidos, poder soportar las condiciones de temperatura y presión y tener buenas propiedades de sellado.
Los materiales de sellado comunes incluyen caucho de nitrilo, EPDM (monómero de etileno propileno dieno) y caucho de fluorocarbono. Cada material tiene sus propias ventajas y limitaciones. Por ejemplo, el caucho de nitrilo es relativamente económico y tiene buena resistencia al aceite y al combustible, mientras que el EPDM es más resistente al calor y a la intemperie.
Aplicaciones y su impacto en el diseño
Diferentes aplicaciones tienen diferentes requisitos para los intercambiadores de calor de placas. Por ejemplo, en la industria de alimentos y bebidas, el intercambiador de calor debe estar fabricado con materiales aptos para uso alimentario y fáciles de limpiar para cumplir con los estándares de higiene. En este caso, se suelen utilizar placas de acero inoxidable y juntas de calidad alimentaria.
En la industria química, es posible que el intercambiador de calor deba manejar productos químicos corrosivos. Por eso, elegiríamos materiales como titanio o aleaciones especiales de níquel y juntas que sean resistentes al ataque químico.

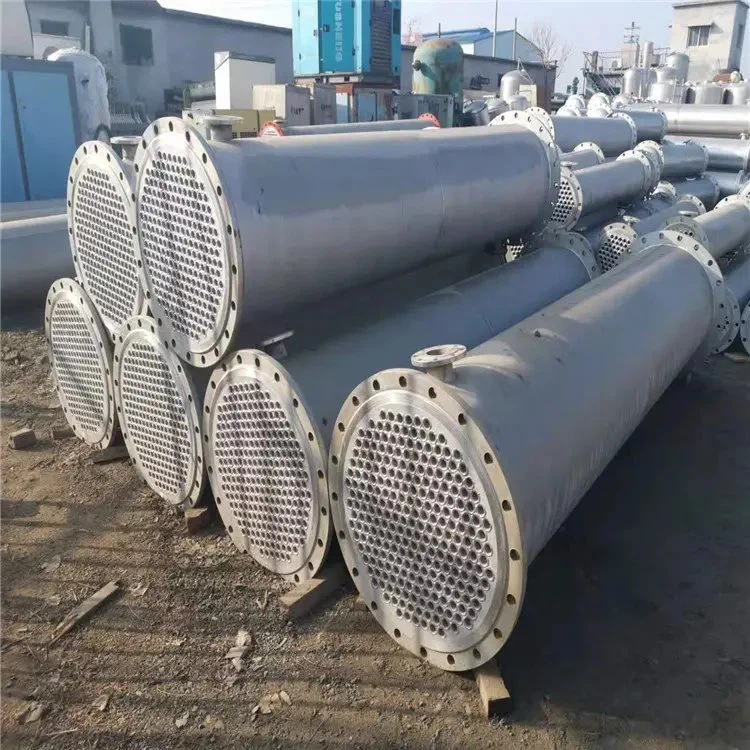

También existen otros tipos de intercambiadores de calor, comoIntercambiador de calor por pulverizaciónyIntercambiador de calor regenerativo. Cada tipo tiene su propio diseño y escenarios de aplicación únicos, pero los intercambiadores de calor de placas suelen ser los preferidos por su tamaño compacto y alta eficiencia.
Conclusión
Como puede ver, hay muchos parámetros de diseño a considerar cuando se trata de intercambiadores de calor de placas. Desde caudales y diferencias de temperatura hasta materiales de placas y juntas de sellado, todos los aspectos desempeñan un papel crucial en el rendimiento y la eficiencia del intercambiador de calor.
Si está buscando un intercambiador de calor de placas o tiene alguna pregunta sobre el proceso de diseño, estamos aquí para ayudarlo. Contamos con un equipo de expertos que pueden trabajar con usted para diseñar un intercambiador de calor que satisfaga sus necesidades específicas. Ya sea que esté en la industria alimentaria, la industria química o cualquier otro sector, podemos brindarle una solución personalizada. No dude en comunicarse con nosotros para solicitar un presupuesto o discutir su proyecto con más detalle.
Referencias
- Incropera, FP y DeWitt, DP (2002). Fundamentos de la transferencia de calor y masa. Wiley.
- Shah, RK y Sekulic, DP (2003). Fundamentos del diseño de intercambiadores de calor. Wiley - Interciencia.
