Como proveedor experimentado de vaporizadores de GNL de estante abierto, he sido testigo de primera mano la creciente importancia de estos dispositivos en la industria de gas natural licuado (GNL). En esta publicación de blog, profundizaré en el principio de funcionamiento de un vaporizador de GNL de estante abierto, arrojando luz sobre cómo transforma el GNL criogénico en gas natural gaseoso para diversas aplicaciones.
Comprender el GNL y la necesidad de vaporización
El GNL es un gas natural que se ha enfriado a aproximadamente -162 ° C (-260 ° F), reduciendo su volumen en aproximadamente 600 veces. Este proceso de licuefacción hace que sea más fácil y más costo, efectivo para transportar y almacenar gas natural, especialmente a largas distancias. Sin embargo, antes de que el GNL pueda usarse en la mayoría de las aplicaciones, debe convertirse nuevamente en su estado gaseoso. Aquí es donde entra en juego el vaporizador de GNL de estante abierto.
La estructura de un vaporizador de GNL de bastidor abierto
Un vaporizador de GNL de bastidor abierto consta de varios componentes clave. En esencia, tiene una serie de tubos verticales hechos de un material altamente conductor, típicamente aleación de aluminio. Estos tubos están dispuestos en múltiples filas paralelas, formando una gran área de superficie de intercambio de calor. El vaporizador también tiene un sistema de distribución en la parte superior para distribuir uniformemente el GNL entrante en los tubos y un sistema de recolección en la parte inferior para recoger el gas natural vaporizado.
El principio de trabajo
El principio de funcionamiento de un vaporizador de GNL de bastidor abierto se basa en el concepto simple pero efectivo de transferencia de calor. El proceso se puede dividir en los siguientes pasos:
1. Entrada y distribución de LNG
El GNL, almacenado a temperaturas criogénicas en grandes tanques de almacenamiento, se bombea al vaporizador de GNL de bastidor abierto. En la parte superior del vaporizador, un colector de distribución distribuye uniformemente el GNL en los tubos verticales. El GNL ingresa a los tubos como un líquido, que fluye hacia abajo bajo la influencia de la gravedad.
2. Intercambio de calor con agua de mar
La clave del proceso de vaporización es el intercambio de calor con el agua de mar. El agua de mar se bombea desde el océano y se rocía sobre la superficie externa de los tubos verticales. El agua de mar, que tiene una temperatura relativamente más alta en comparación con el GNL criogénico dentro de los tubos, transfiere el calor al GNL a través de las paredes del tubo.
Los tubos de aleación de aluminio altamente conductores facilitan la transferencia de calor eficiente. A medida que el calor del agua de mar se transfiere al GNL, el GNL comienza a absorber la energía térmica. Esto hace que la temperatura del GNL aumente gradualmente, y comienza a cambiar la fase de un líquido a un gas.
3. Vaporización de GNL
A medida que el GNL se mueve por los tubos, continúa absorbiendo el calor del agua de mar. Cuando llega al fondo de los tubos, el GNL se ha vaporizado por completo en gas natural. El proceso de vaporización es una reacción endotérmica, lo que significa que requiere energía en forma de calor. El calor proporcionado por el agua de mar es suficiente para superar el calor latente de vaporización del GNL.
4. Recolección y entrega de gas
Una vez que se ha vaporizado el GNL, el gas natural se recoge en la parte inferior de los tubos en un colector de recolección. A partir de ahí, se envía a través de tuberías a varios usuarios, como centrales eléctricas, instalaciones industriales o áreas residenciales. El gas natural vaporizado ahora está a una temperatura y una presión adecuada para su uso en estas aplicaciones.
5. Drenaje de agua de mar
Después de transferir el calor al GNL, el agua de mar, que ahora se ha enfriado, drena desde el fondo del vaporizador de regreso al océano. El flujo continuo de agua de mar asegura un suministro constante de calor para el proceso de vaporización.
Ventajas de vaporizadores de GNL de estante abierto
Los vaporizadores de GNL de estante abierto ofrecen varias ventajas. En primer lugar, son altamente eficientes debido a la gran superficie de intercambio de calor proporcionado por los tubos verticales. Esto permite una alta tasa de vaporización de GNL, que satisface las demandas de terminales de regasificación de GNL a gran escala. En segundo lugar, son relativamente simples en diseño y operación, lo que reduce los costos de mantenimiento y aumenta la confiabilidad. Además, usan el agua de mar como fuente de calor, que es un recurso libre y abundante en las zonas costeras.
Limitaciones y consideraciones
Si bien los vaporizadores de GNL de estante abierto tienen muchos beneficios, también hay algunas limitaciones y consideraciones. Una de las principales preocupaciones es el impacto ambiental. La descarga de agua de mar enfriada en el océano puede afectar el ecosistema marino local. Para mitigar esto, se requieren evaluaciones y monitoreo de impacto ambiental adecuados.
Otra consideración es la disponibilidad de agua de mar. En las áreas donde el agua de mar no está disponible o tiene una temperatura baja, es posible que deban considerarse fuentes de calor alternativas.
Productos relacionados

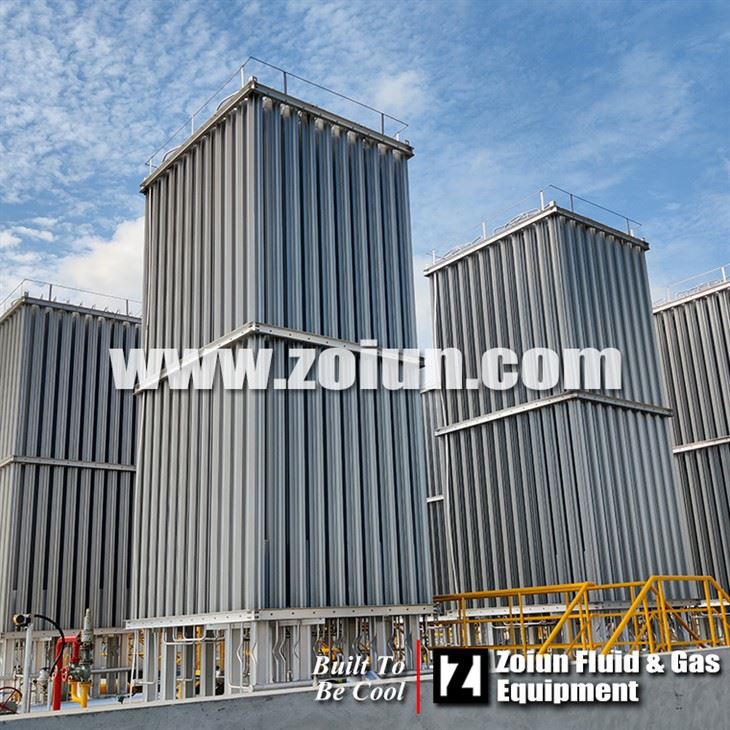

Si está interesado en otros tipos de vaporizadores de GNL, también ofrecemosVaporizadores de aire ambiental de GNL criogénico,Vaporizador de aire ambiente GNL, yVaporizador de aire ambiente líquido criogénico. Estos vaporizadores usan aire ambiental como fuente de calor, proporcionando flexibilidad en diferentes condiciones de funcionamiento.
Conclusión
En conclusión, el vaporizador de GNL de bastidor abierto es un componente crucial en el proceso de regasificación de GNL. Su principio de trabajo, basado en una transferencia de calor eficiente entre GNL y agua de mar, permite la conversión confiable y efectiva de la GNL criogénica en gas natural gaseoso. A medida que la demanda de gas natural continúa creciendo, el papel de los vaporizadores de GNL de estante abierto solo será más importante.
Si está buscando un vaporizador de GNL de estante abierto o tiene alguna pregunta sobre nuestros productos, lo invitamos a contactarnos para una discusión detallada. Nuestro equipo de expertos está listo para ayudarlo a encontrar la mejor solución para sus necesidades específicas.
Referencias
- "Tecnología de LNG: una introducción" de John M. Campbell and Company
- "Handbook of Licuefied Natural Gas" editado por John Gale e Yves C. Mathieu
